셀 타워 데이터셋을 활용한 지리 데이터(Geo Data)

목표

이 가이드에서는 다음 내용을 다룹니다.

• OpenCelliD 데이터를 ClickHouse에 로드합니다.
• Apache Superset을 ClickHouse에 연결합니다.
• 데이터셋에 있는 데이터를 기반으로 대시보드를 만듭니다.

다음은 이 가이드에서 만들 대시보드의 미리 보기입니다.

데이터셋 가져오기

이 데이터셋은 OpenCelliD에서 제공되며, 전 세계에서 가장 큰 셀 타워 공개 데이터베이스입니다.

2021년 기준으로 전 세계 기지국(셀 타워, GSM, LTE, UMTS 등)에 대한 지리적 좌표와 메타데이터(국가 코드, 네트워크 등)를 포함한 4천만 개가 넘는 레코드를 포함합니다.

OpenCelliD 프로젝트는 Creative Commons Attribution-ShareAlike 4.0 International License 하에 제공되며, 동일한 라이선스 조건으로 이 데이터셋의 스냅샷을 재배포합니다. 최신 버전의 데이터셋은 로그인 후 다운로드할 수 있습니다.

ClickHouse Cloud

샘플 데이터 적재

ClickHouse Cloud는 S3에서 이 데이터셋을 불러오기 위한 간편한 기능을 제공합니다. ClickHouse Cloud 조직에 로그인하거나 ClickHouse.cloud에서 무료 체험을 생성하십시오.

서비스를 선택한 다음 Data sources -> Predefined sample data를 차례대로 선택합니다.

Sample data 탭에서 Cell Towers 데이터셋을 선택한 후 Load data를 실행하십시오:

cell_towers 테이블 스키마 살펴보기

DESCRIBE TABLE cell_towers

SQL console

SQL 클라이언트 연결이 필요한 경우 ClickHouse Cloud 서비스에는 웹 기반 SQL console이 제공됩니다. 자세한 내용은 아래의 Connect to SQL console를 펼쳐서 확인하십시오.

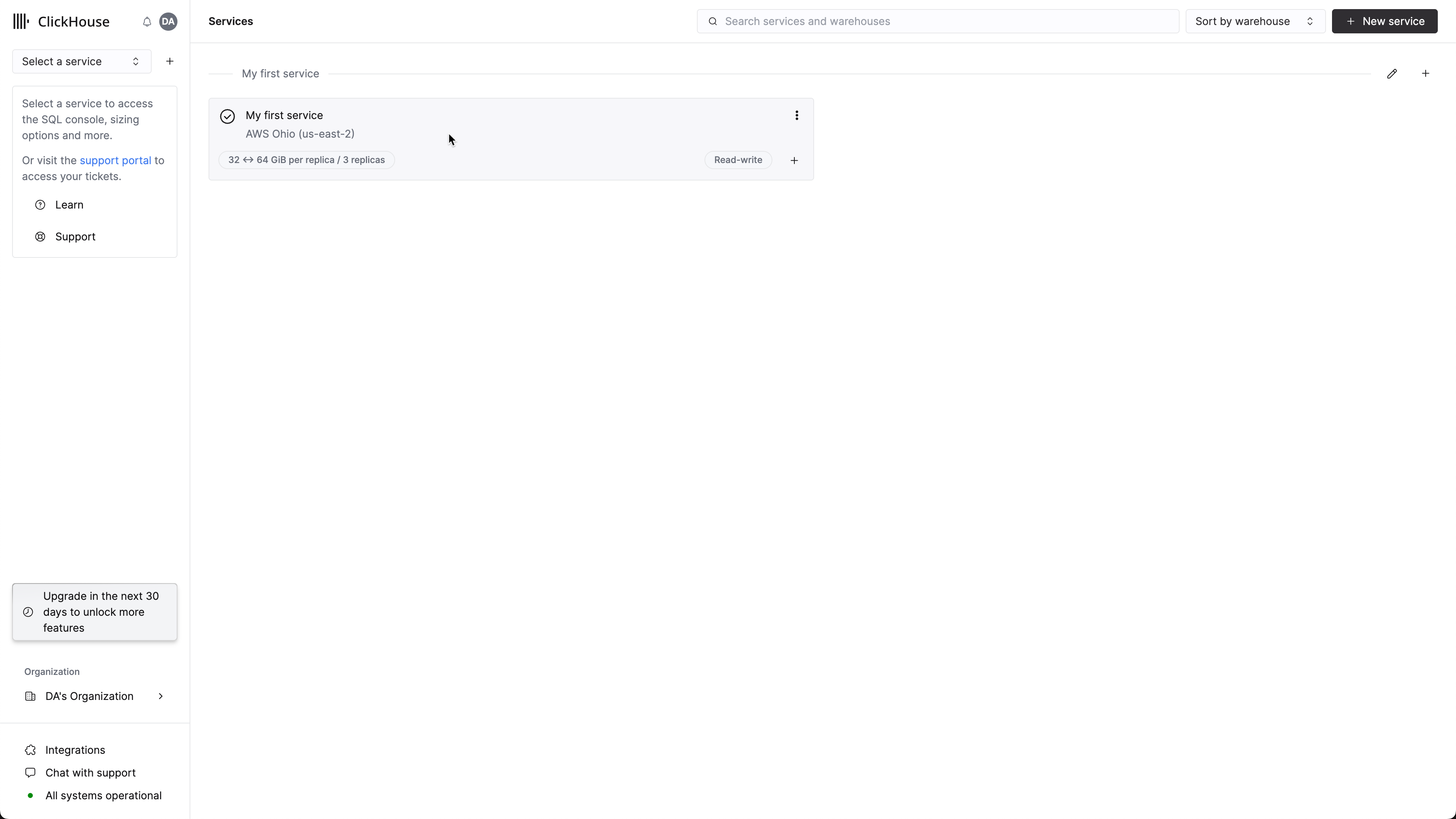

Connect to SQL console

ClickHouse Cloud 서비스 목록에서 서비스를 클릭합니다.

그러면 SQL console로 이동합니다.

아래는 DESCRIBE 결과입니다. 이 가이드의 뒤에서 각 필드의 타입을 어떻게 선택했는지 설명합니다.

┌─name──────────┬─type──────────────────────────────────────────────────────────────────┬
│ radio         │ Enum8('' = 0, 'CDMA' = 1, 'GSM' = 2, 'LTE' = 3, 'NR' = 4, 'UMTS' = 5) │
│ mcc           │ UInt16                                                                │
│ net           │ UInt16                                                                │
│ area          │ UInt16                                                                │
│ cell          │ UInt64                                                                │
│ unit          │ Int16                                                                 │
│ lon           │ Float64                                                               │
│ lat           │ Float64                                                               │
│ range         │ UInt32                                                                │
│ samples       │ UInt32                                                                │
│ changeable    │ UInt8                                                                 │
│ created       │ DateTime                                                              │
│ updated       │ DateTime                                                              │
│ averageSignal │ UInt8                                                                 │
└───────────────┴───────────────────────────────────────────────────────────────────────┴

자가 관리형

1. 테이블을 생성하십시오:

CREATE TABLE cell_towers
(
    radio Enum8('' = 0, 'CDMA' = 1, 'GSM' = 2, 'LTE' = 3, 'NR' = 4, 'UMTS' = 5),
    mcc UInt16,
    net UInt16,
    area UInt16,
    cell UInt64,
    unit Int16,
    lon Float64,
    lat Float64,
    range UInt32,
    samples UInt32,
    changeable UInt8,
    created DateTime,
    updated DateTime,
    averageSignal UInt8
)
ENGINE = MergeTree ORDER BY (radio, mcc, net, created);

2. 퍼블릭 S3 버킷에서 데이터셋을 가져오십시오(686 MB):

INSERT INTO cell_towers SELECT * FROM s3('https://datasets-documentation.s3.amazonaws.com/cell_towers/cell_towers.csv.xz', 'CSVWithNames')

예제 쿼리 몇 가지 실행하기

1. 유형별 셀 타워 수:

SELECT radio, count() AS c FROM cell_towers GROUP BY radio ORDER BY c DESC

┌─radio─┬────────c─┐
│ UMTS  │ 20686487 │
│ LTE   │ 12101148 │
│ GSM   │  9931304 │
│ CDMA  │   556344 │
│ NR    │      867 │
└───────┴──────────┘

5 rows in set. Elapsed: 0.011 sec. Processed 43.28 million rows, 43.28 MB (3.83 billion rows/s., 3.83 GB/s.)

2. 모바일 국가 코드(MCC)별 기지국:

SELECT mcc, count() FROM cell_towers GROUP BY mcc ORDER BY count() DESC LIMIT 10

┌─mcc─┬─count()─┐
│ 310 │ 5024650 │
│ 262 │ 2622423 │
│ 250 │ 1953176 │
│ 208 │ 1891187 │
│ 724 │ 1836150 │
│ 404 │ 1729151 │
│ 234 │ 1618924 │
│ 510 │ 1353998 │
│ 440 │ 1343355 │
│ 311 │ 1332798 │
└─────┴─────────┘

10 rows in set. Elapsed: 0.019 sec. Processed 43.28 million rows, 86.55 MB (2.33 billion rows/s., 4.65 GB/s.)

위의 쿼리와 MCC 목록을 기반으로 할 때, 기지국이 가장 많은 나라는 미국, 독일, 러시아입니다.

이 값들을 해석하기 위해 ClickHouse에서 딕셔너리를 생성하는 것을 고려할 수 있습니다.

사용 사례: 지리 데이터 통합

pointInPolygon 함수를 사용합니다.

1. 폴리곤을 저장할 테이블을 생성합니다:

ClickHouse Cloud

CREATE TABLE moscow (polygon Array(Tuple(Float64, Float64)))
ORDER BY polygon;

자가 관리형

CREATE TEMPORARY TABLE
moscow (polygon Array(Tuple(Float64, Float64)));

2. 다음은 Moscow의 대략적인 형태입니다(「new Moscow」 제외):

INSERT INTO moscow VALUES ([(37.84172564285271, 55.78000432402266),
(37.8381207618713, 55.775874525970494), (37.83979446823122, 55.775626746008065), (37.84243326983639, 55.77446586811748), (37.84262672750849, 55.771974101091104), (37.84153238623039, 55.77114545193181), (37.841124690460184, 55.76722010265554),
(37.84239076983644, 55.76654891107098), (37.842283558197025, 55.76258709833121), (37.8421759312134, 55.758073999993734), (37.84198330422974, 55.75381499999371), (37.8416827275085, 55.749277102484484), (37.84157576190186, 55.74794544108413),
(37.83897929098507, 55.74525257875241), (37.83739676451868, 55.74404373042019), (37.838732481460525, 55.74298009816793), (37.841183997352545, 55.743060321833575), (37.84097476190185, 55.73938799999373), (37.84048155819702, 55.73570799999372),
(37.840095812164286, 55.73228210777237), (37.83983814285274, 55.73080491981639), (37.83846476321406, 55.729799917464675), (37.83835745269769, 55.72919751082619), (37.838636380279524, 55.72859509486539), (37.8395161005249, 55.727705075632784),
(37.83897964285276, 55.722727886185154), (37.83862557539366, 55.72034817326636), (37.83559735744853, 55.71944437307499), (37.835370708803126, 55.71831419154461), (37.83738169402022, 55.71765218986692), (37.83823396494291, 55.71691750159089),
(37.838056931213345, 55.71547311301385), (37.836812846557606, 55.71221445615604), (37.83522525396725, 55.709331054395555), (37.83269301586908, 55.70953687463627), (37.829667367706236, 55.70903403789297), (37.83311126588435, 55.70552351822608),
(37.83058993121339, 55.70041317726053), (37.82983872750851, 55.69883771404813), (37.82934501586913, 55.69718947487017), (37.828926414016685, 55.69504441658371), (37.82876530422971, 55.69287499999378), (37.82894754100031, 55.690759754047335),
(37.827697554878185, 55.68951421135665), (37.82447346292115, 55.68965045405069), (37.83136543914793, 55.68322046195302), (37.833554015869154, 55.67814012759211), (37.83544184655761, 55.67295011628339), (37.837480388885474, 55.6672498719639),
(37.838960677246064, 55.66316274139358), (37.83926093121332, 55.66046999999383), (37.839025050262435, 55.65869897264431), (37.83670784390257, 55.65794084879904), (37.835656529083245, 55.65694309303843), (37.83704060449217, 55.65689306460552),
(37.83696819873806, 55.65550363526252), (37.83760389616388, 55.65487847246661), (37.83687972750851, 55.65356745541324), (37.83515216004943, 55.65155951234079), (37.83312418518067, 55.64979413590619), (37.82801726983639, 55.64640836412121),
(37.820614174591, 55.64164525405531), (37.818908190475426, 55.6421883258084), (37.81717543386075, 55.64112490388471), (37.81690987037274, 55.63916106913107), (37.815099354492155, 55.637925371757085), (37.808769150787356, 55.633798276884455),
(37.80100123544311, 55.62873670012244), (37.79598013491824, 55.62554336109055), (37.78634567724606, 55.62033499605651), (37.78334147619623, 55.618768681480326), (37.77746201055901, 55.619855533402706), (37.77527329626457, 55.61909966711279),
(37.77801986242668, 55.618770300976294), (37.778212973541216, 55.617257701952106), (37.77784818518065, 55.61574504433011), (37.77016867724609, 55.61148576294007), (37.760191219573976, 55.60599579539028), (37.75338926983641, 55.60227892751446),
(37.746329965606634, 55.59920577639331), (37.73939925396728, 55.59631430313617), (37.73273665739439, 55.5935318803559), (37.7299954450912, 55.59350760316188), (37.7268679946899, 55.59469840523759), (37.72626726983634, 55.59229549697373),
(37.7262673598022, 55.59081598950582), (37.71897193121335, 55.5877595845419), (37.70871550793456, 55.58393177431724), (37.700497489410374, 55.580917323756644), (37.69204305026244, 55.57778089778455), (37.68544477378839, 55.57815154690915),
(37.68391050793454, 55.57472945079756), (37.678803592590306, 55.57328235936491), (37.6743402539673, 55.57255251445782), (37.66813862698363, 55.57216388774464), (37.617927457672096, 55.57505691895805), (37.60443099999999, 55.5757737568051),
(37.599683515869145, 55.57749105910326), (37.59754177842709, 55.57796291823627), (37.59625834786988, 55.57906686095235), (37.59501783265684, 55.57746616444403), (37.593090671936025, 55.57671634534502), (37.587018007904, 55.577944600233785),
(37.578692203704804, 55.57982895000019), (37.57327546607398, 55.58116294118248), (37.57385012109279, 55.581550362779), (37.57399562266922, 55.5820107079112), (37.5735356072979, 55.58226289171689), (37.57290393054962, 55.582393529795155),
(37.57037722355653, 55.581919415056234), (37.5592298306885, 55.584471614867844), (37.54189249206543, 55.58867650795186), (37.5297256269836, 55.59158133551745), (37.517837865081766, 55.59443656218868), (37.51200186508174, 55.59635625174229),
(37.506808949737554, 55.59907823904434), (37.49820432275389, 55.6062944994944), (37.494406071441674, 55.60967103463367), (37.494760001358024, 55.61066689753365), (37.49397137107085, 55.61220931698269), (37.49016528606031, 55.613417718449064),
(37.48773249206542, 55.61530616333343), (37.47921386508177, 55.622640129112334), (37.470652153442394, 55.62993723476164), (37.46273446298218, 55.6368075123157), (37.46350692265317, 55.64068225239439), (37.46050283203121, 55.640794546982576),
(37.457627470916734, 55.64118904154646), (37.450718034393326, 55.64690488145138), (37.44239252645875, 55.65397824729769), (37.434587576721185, 55.66053543155961), (37.43582144975277, 55.661693766520735), (37.43576786245721, 55.662755031737014),
(37.430982915344174, 55.664610641628116), (37.428547447097685, 55.66778515273695), (37.42945134592044, 55.668633314343566), (37.42859571562949, 55.66948145750025), (37.4262836402282, 55.670813882451405), (37.418709037048295, 55.6811141674414),
(37.41922139651101, 55.68235377885389), (37.419218771842885, 55.68359335082235), (37.417196501327446, 55.684375235224735), (37.41607020370478, 55.68540557585352), (37.415640857147146, 55.68686637150793), (37.414632153442334, 55.68903015131686),
(37.413344899475064, 55.690896881757396), (37.41171432275391, 55.69264232162232), (37.40948282275393, 55.69455101638112), (37.40703674603271, 55.69638690385348), (37.39607169577025, 55.70451821283731), (37.38952706878662, 55.70942491932811),
(37.387778313491815, 55.71149057784176), (37.39049275399779, 55.71419814298992), (37.385557272491454, 55.7155489617061), (37.38388335714726, 55.71849856042102), (37.378368238098155, 55.7292763261685), (37.37763597123337, 55.730845879211614),
(37.37890062088197, 55.73167906388319), (37.37750451918789, 55.734703664681774), (37.375610832015965, 55.734851959522246), (37.3723813571472, 55.74105626086403), (37.37014935714723, 55.746115620904355), (37.36944173016362, 55.750883999993725),
(37.36975304365541, 55.76335905525834), (37.37244070571134, 55.76432079697595), (37.3724259757175, 55.76636979670426), (37.369922155757884, 55.76735417953104), (37.369892695770275, 55.76823419316575), (37.370214730163575, 55.782312184391266),
(37.370493611114505, 55.78436801120489), (37.37120164550783, 55.78596427165359), (37.37284851456452, 55.7874378183096), (37.37608325135799, 55.7886695054807), (37.3764587460632, 55.78947647305964), (37.37530000265506, 55.79146512926804),
(37.38235915344241, 55.79899647809345), (37.384344043655396, 55.80113596939471), (37.38594269577028, 55.80322699999366), (37.38711208598329, 55.804919036911976), (37.3880239841309, 55.806610999993666), (37.38928977249147, 55.81001864976979),
(37.39038389947512, 55.81348641242801), (37.39235781481933, 55.81983538336746), (37.393709457672124, 55.82417822811877), (37.394685720901464, 55.82792275755836), (37.39557615344238, 55.830447148154136), (37.39844478226658, 55.83167107969975),
(37.40019761214057, 55.83151823557964), (37.400398790382326, 55.83264967594742), (37.39659544313046, 55.83322180909622), (37.39667059524539, 55.83402792148566), (37.39682089947515, 55.83638877400216), (37.39643489154053, 55.83861656112751),
(37.3955338994751, 55.84072348043264), (37.392680272491454, 55.84502158126453), (37.39241188227847, 55.84659117913199), (37.392529730163616, 55.84816071336481), (37.39486835714723, 55.85288092980303), (37.39873052645878, 55.859893456073635),
(37.40272161111449, 55.86441833633205), (37.40697072750854, 55.867579567544375), (37.410007082016016, 55.868369880337), (37.4120992989502, 55.86920843741314), (37.412668021163924, 55.87055369615854), (37.41482461111453, 55.87170587948249),
(37.41862266137694, 55.873183961039565), (37.42413732540892, 55.874879126654704), (37.4312182698669, 55.875614937236705), (37.43111093783558, 55.8762723478417), (37.43332105622856, 55.87706546369396), (37.43385747619623, 55.87790681284802),
(37.441303050262405, 55.88027084462084), (37.44747234260555, 55.87942070143253), (37.44716141796871, 55.88072960917233), (37.44769797085568, 55.88121221323979), (37.45204320500181, 55.882080694420715), (37.45673176190186, 55.882346110794586),
(37.463383999999984, 55.88252729504517), (37.46682797486874, 55.88294937719063), (37.470014457672086, 55.88361266759345), (37.47751410450743, 55.88546991372396), (37.47860317658232, 55.88534929207307), (37.48165826025772, 55.882563306475106),
(37.48316434442331, 55.8815803226785), (37.483831555817645, 55.882427612793315), (37.483182967125686, 55.88372791409729), (37.483092277908824, 55.88495581062434), (37.4855716508179, 55.8875561994203), (37.486440636245746, 55.887827444039566),
(37.49014203439328, 55.88897899871799), (37.493210285705544, 55.890208937135604), (37.497512451065035, 55.891342397444696), (37.49780744510645, 55.89174030252967), (37.49940333499519, 55.89239745507079), (37.50018383334346, 55.89339220941865),
(37.52421672750851, 55.903869074155224), (37.52977457672118, 55.90564076517974), (37.53503220370484, 55.90661661218259), (37.54042858064267, 55.90714113744566), (37.54320461007303, 55.905645048442985), (37.545686966066306, 55.906608607018505),
(37.54743976120755, 55.90788552162358), (37.55796999999999, 55.90901557907218), (37.572711542327866, 55.91059395704873), (37.57942799999998, 55.91073854155573), (37.58502865872187, 55.91009969268444), (37.58739968913264, 55.90794809960554),
(37.59131567193598, 55.908713267595054), (37.612687423278814, 55.902866854295375), (37.62348079629517, 55.90041967242986), (37.635797880950896, 55.898141151686396), (37.649487626983664, 55.89639275532968), (37.65619302513125, 55.89572360207488),
(37.66294133862307, 55.895295577183965), (37.66874564418033, 55.89505457604897), (37.67375601586915, 55.89254677027454), (37.67744661901856, 55.8947775867987), (37.688347, 55.89450045676125), (37.69480554232789, 55.89422926332761),
(37.70107096560668, 55.89322256101114), (37.705962965606716, 55.891763491662616), (37.711885134918205, 55.889110234998974), (37.71682005026245, 55.886577568759876), (37.7199315476074, 55.88458159806678), (37.72234560316464, 55.882281005794134),
(37.72364385977171, 55.8809452036196), (37.725371142837474, 55.8809722706006), (37.727870902099546, 55.88037213862385), (37.73394330422971, 55.877941504088696), (37.745339592590376, 55.87208120378722), (37.75525267724611, 55.86703807949492),
(37.76919976190188, 55.859821640197474), (37.827835219574, 55.82962968399116), (37.83341438888553, 55.82575289922351), (37.83652584655761, 55.82188784027888), (37.83809213491821, 55.81612575504693), (37.83605359521481, 55.81460347077685),
(37.83632178569025, 55.81276696067908), (37.838623105812026, 55.811486181656385), (37.83912198147584, 55.807329380532785), (37.839079078033414, 55.80510270463816), (37.83965844708251, 55.79940712529036), (37.840581150787344, 55.79131399999368),
(37.84172564285271, 55.78000432402266)]);

3. 모스크바에 기지국이 몇 개 있는지 확인합니다:

SELECT count() FROM cell_towers
WHERE pointInPolygon((lon, lat), (SELECT * FROM moscow))

┌─count()─┐
│  310463 │
└─────────┘

1 rows in set. Elapsed: 0.067 sec. Processed 43.28 million rows, 692.42 MB (645.83 million rows/s., 10.33 GB/s.)

스키마 검토

Superset에서 시각화를 만들기 전에 사용하게 될 컬럼을 먼저 확인합니다. 이 데이터셋은 주로 전 세계 이동통신 기지국의 위치(경도 및 위도)와 무선 기술 유형을 제공합니다. 컬럼 설명은 커뮤니티 포럼에서 확인할 수 있습니다. 이 문서에서 만들 시각화에 사용되는 컬럼은 아래와 같이 설명합니다.

아래는 OpenCelliD 포럼에서 가져온 컬럼 설명입니다.

컬럼	설명
radio	기술 세대: CDMA, GSM, UMTS, 5G NR
mcc	Mobile Country Code: 204는 네덜란드를 의미합니다
lon	경도: 위도와 함께 사용하여 대략적인 기지국 위치 표시
lat	위도: 경도와 함께 사용하여 대략적인 기지국 위치 표시

mcc

MCC를 찾으려면 Mobile network codes를 확인하고, Mobile country code 컬럼에 있는 세 자리 숫자를 사용하십시오.

이 테이블의 스키마는 디스크에서의 효율적인 저장과 쿼리 속도를 고려하여 설계되었습니다.

• radio 데이터는 문자열이 아니라 Enum8 (UInt8)로 저장됩니다.
• mcc, 즉 Mobile country code는 값의 범위가 1 - 999임을 알고 있으므로 UInt16으로 저장됩니다.
• lon과 lat은 Float64입니다.

이 가이드의 쿼리나 시각화에서는 다른 필드를 사용하지 않지만, 관심이 있다면 위에 링크한 포럼에서 관련 설명을 확인할 수 있습니다.

Apache Superset으로 시각화 구축하기

Superset은 Docker에서 쉽게 실행할 수 있습니다. 이미 Superset이 실행 중이라면 pip install clickhouse-connect로 ClickHouse Connect만 추가하면 됩니다. Superset을 설치해야 한다면, 아래의 Launch Apache Superset in Docker를 실행하십시오.

Docker에서 Apache Superset 실행

Superset은 Docker Compose를 사용한 로컬 Superset 설치 가이드를 제공합니다. GitHub에서 Apache Superset 저장소를 체크아웃한 후 최신 개발 코드 또는 특정 태그를 실행할 수 있습니다. pre-release로 표시되지 않은 최신 릴리스인 2.0.0 릴리스를 권장합니다.

docker compose 실행 전에 수행해야 할 작업은 다음과 같습니다:

1. 공식 ClickHouse Connect 드라이버 추가
2. Mapbox API 키 획득 및 환경 변수로 추가 (선택 사항)
3. 실행할 Superset 버전 지정

팁

아래 명령어는 GitHub 저장소 superset의 최상위 디렉터리에서 실행하십시오.

공식 ClickHouse Connect 드라이버

Superset 배포 환경에서 ClickHouse Connect 드라이버를 사용할 수 있도록 하려면 로컬 requirements 파일에 추가하십시오:

echo "clickhouse-connect" >> ./docker/requirements-local.txt

Mapbox

이 단계는 선택 사항입니다. Mapbox API 키 없이도 Superset에서 위치 데이터를 시각화할 수 있지만, 키를 추가해야 한다는 메시지가 표시되고 지도 배경 이미지는 보이지 않아 데이터 포인트만 표시됩니다. Mapbox는 사용하려는 경우 무료 플랜을 제공합니다.

가이드에서 만들게 될 일부 예제 시각화는 경도와 위도 같은 위치 데이터를 사용합니다. Superset은 Mapbox 지도를 지원합니다. Mapbox 시각화를 사용하려면 Mapbox API 키가 필요합니다. Mapbox 무료 플랜에 가입한 후 API 키를 생성하십시오.

다음과 같이 Superset에서 API 키를 사용할 수 있도록 설정하십시오:

echo "MAPBOX_API_KEY=pk.SAMPLE-Use-your-key-instead" >> docker/.env-non-dev

Superset 버전 2.0.0 배포하기

릴리스 2.0.0을 배포하려면 다음 명령을 실행하세요:

git checkout 2.0.0
TAG=2.0.0 docker-compose -f docker-compose-non-dev.yml pull
TAG=2.0.0 docker-compose -f docker-compose-non-dev.yml up

OpenCelliD 데이터셋을 사용하여 Superset 대시보드를 만들려면 다음 단계를 따릅니다.

• ClickHouse 서비스를 Superset database로 추가합니다.
• cell_towers 테이블을 Superset dataset으로 추가합니다.
• 몇 가지 charts를 생성합니다.
• 생성한 차트를 dashboard에 추가합니다.

Superset 데이터베이스로 ClickHouse 서비스를 추가합니다

HTTP(S)로 ClickHouse에 연결하려면 다음 정보가 필요합니다:

Parameter(s)	Description
HOST and PORT	일반적으로 TLS를 사용할 때는 포트가 8443이고, TLS를 사용하지 않을 때는 8123입니다.
DATABASE NAME	기본적으로 default라는 데이터베이스가 있으며, 연결하려는 데이터베이스의 이름을 사용합니다.
USERNAME and PASSWORD	기본값으로 사용자 이름은 default입니다. 사용하려는 용도에 적합한 사용자 이름을 사용합니다.

ClickHouse Cloud 서비스에 대한 세부 정보는 ClickHouse Cloud 콘솔에서 확인할 수 있습니다. 서비스를 선택한 다음 Connect를 클릭하십시오:

HTTPS를 선택하십시오. 연결 정보는 예제 curl 명령에 표시됩니다.

자가 관리형 ClickHouse를 사용하는 경우, 연결 정보는 ClickHouse 관리자가 설정합니다.

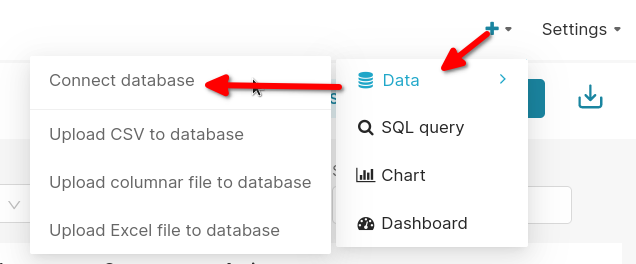

Superset에서는 데이터베이스 유형을 선택한 다음 연결 정보를 입력하여 데이터베이스를 추가합니다. Superset을 연 뒤 + 아이콘을 클릭합니다. 이 아이콘의 메뉴에서 Data를 선택한 후 Connect database 옵션을 선택합니다.

목록에서 ClickHouse Connect를 선택합니다.

참고

옵션에 ClickHouse Connect가 표시되지 않으면 설치해야 합니다. 명령은 pip install clickhouse-connect이며, 자세한 정보는 여기에서 확인할 수 있습니다.

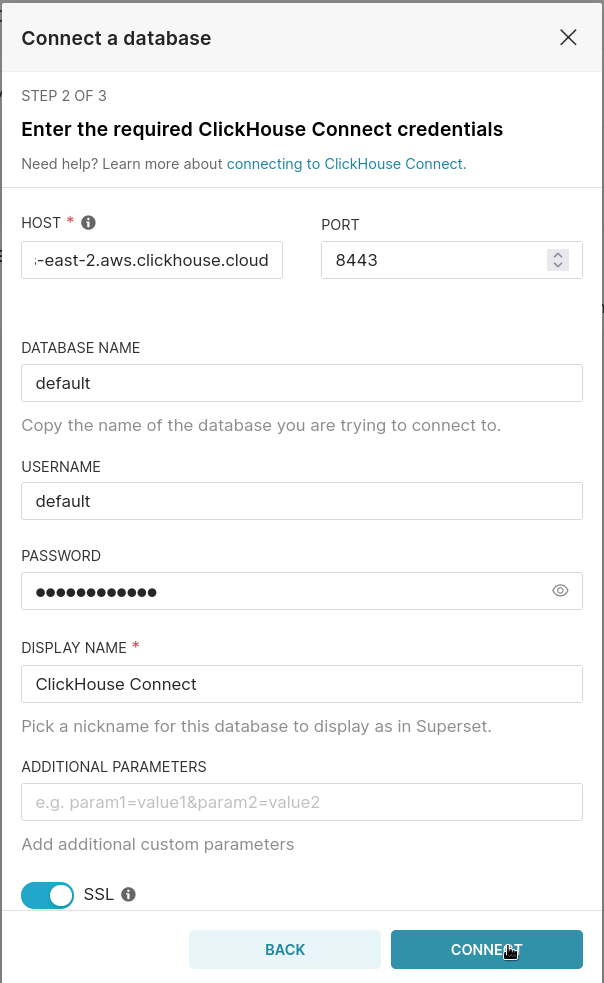

연결 세부 정보 추가

팁

ClickHouse Cloud 또는 SSL 사용을 필수로 하는 다른 ClickHouse 시스템에 연결할 때는 SSL을 반드시 켜도록 설정하십시오.

Superset dataset으로 테이블 cell_towers 추가하기

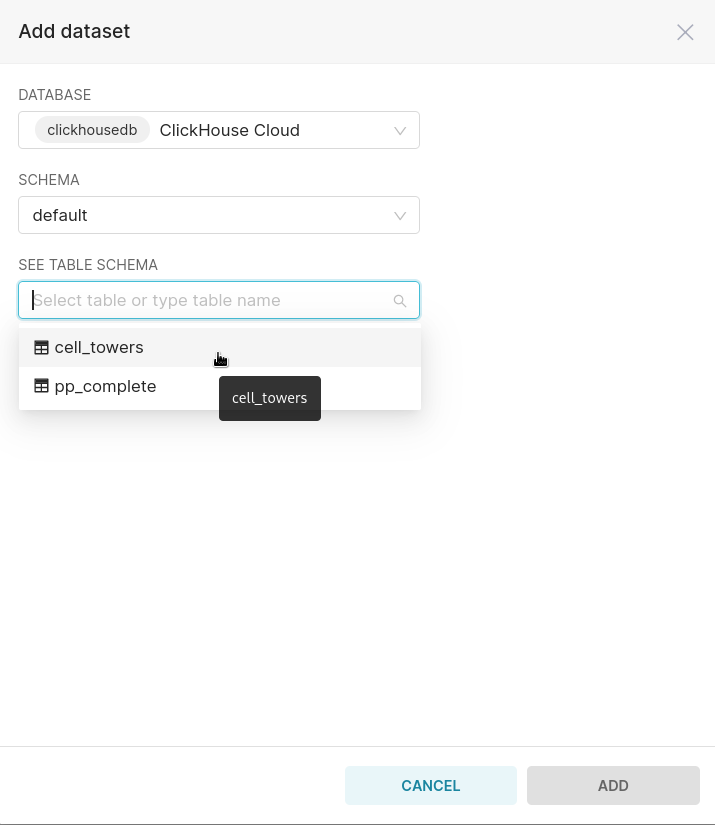

Superset에서 dataset은 데이터베이스 내의 테이블 하나에 매핑됩니다. 「Add dataset」을 클릭한 다음 ClickHouse 서비스와 테이블이 포함된 데이터베이스(default), 그리고 cell_towers 테이블을 선택합니다:

몇 가지 차트 만들기

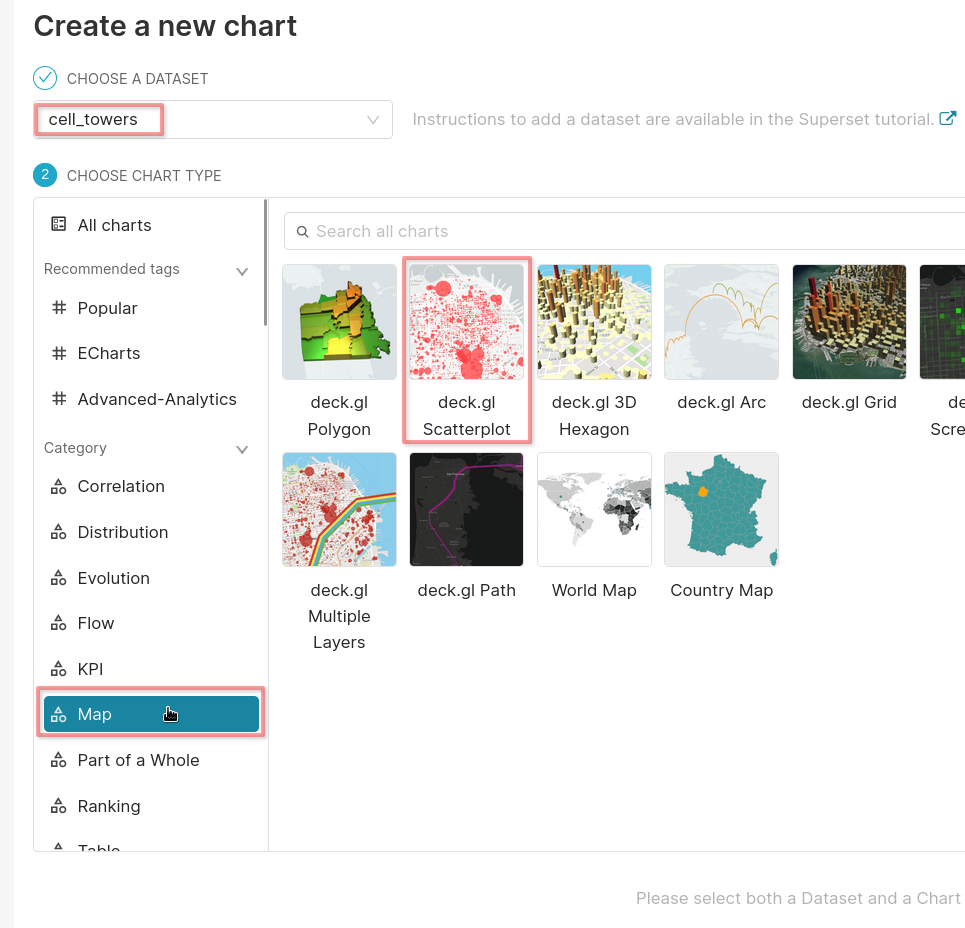

Superset에서 차트를 추가하려면 데이터셋(cell_towers)과 차트 종류를 지정해야 합니다. OpenCelliD 데이터셋은 기지국에 대한 경도와 위도 좌표를 제공하므로 Map 차트를 생성합니다. deck.gL Scatterplot 유형은 지도 위에 밀집된 데이터 포인트를 표현하는 데 적합하여 이 데이터셋에 잘 맞습니다.

맵에 사용할 쿼리 지정

deck.gl Scatterplot에는 경도와 위도가 필요하며, 쿼리에 하나 이상의 필터를 적용할 수 있습니다. 이 예제에서는 두 개의 필터를 적용합니다. 하나는 UMTS 라디오가 있는 셀 타워에 대한 것이고, 다른 하나는 네덜란드에 할당된 모바일 국가 코드(Mobile Country Code, MCC)에 대한 것입니다.

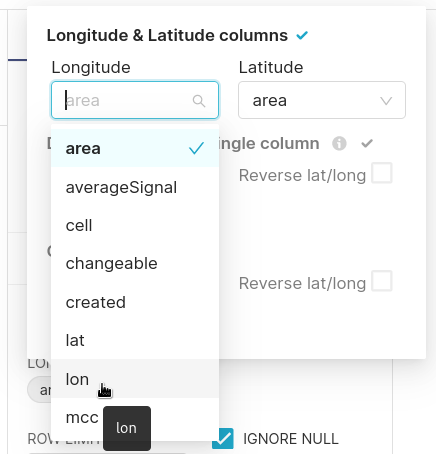

lon 및 lat 필드는 경도와 위도를 포함합니다:

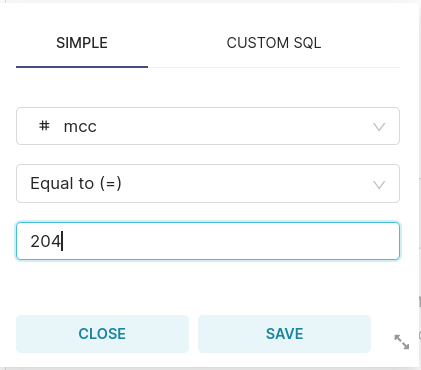

mcc = 204인 필터를 추가합니다(또는 다른 mcc 값을 사용해도 됩니다):

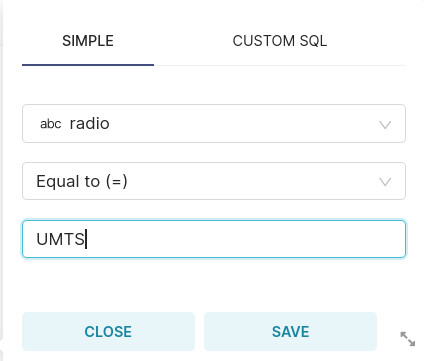

radio = 'UMTS'인 필터를 추가합니다(또는 다른 radio 값을 사용해도 되며, 가능한 값은 DESCRIBE TABLE cell_towers 출력에서 확인할 수 있습니다):

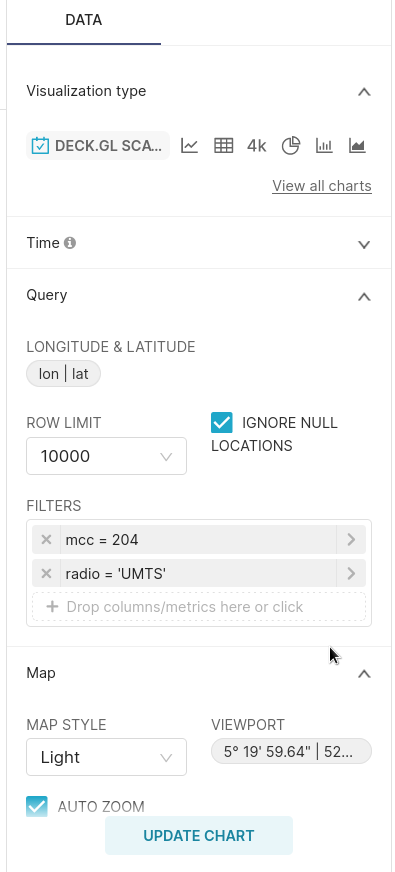

다음은 radio = 'UMTS' 및 mcc = 204로 필터링하는 차트에 대한 전체 설정입니다:

시각화를 표시하려면 UPDATE CHART를 클릭합니다.

차트를 대시보드에 추가하기

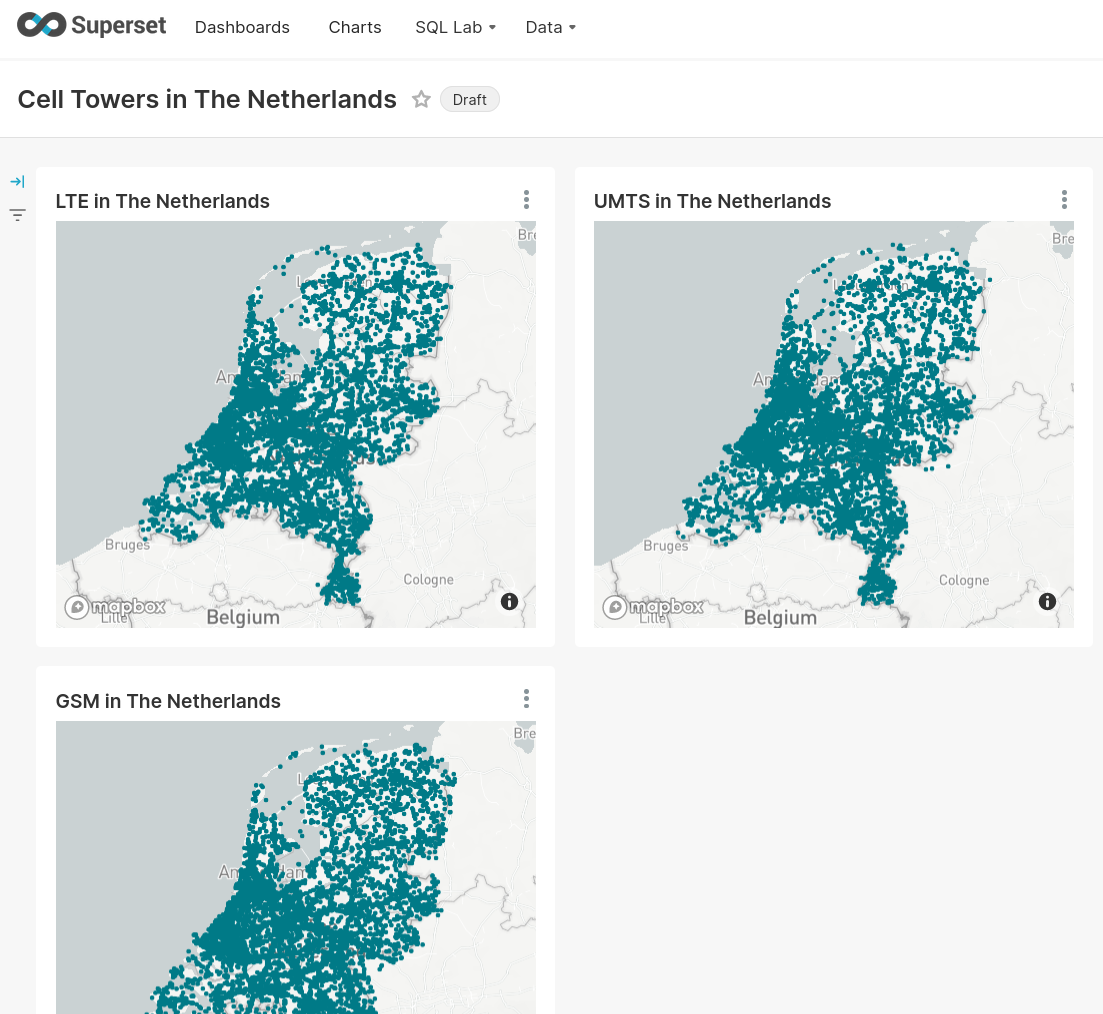

이 스크린샷에는 LTE, UMTS, GSM 무선 장비를 사용하는 셀 타워 위치가 표시됩니다. 차트는 모두 동일한 방식으로 생성되며, 대시보드에 추가됩니다.

팁

데이터는 Playground에서 대화형 쿼리 실행에도 사용할 수 있습니다.

이 예제는 사용자 이름과 쿼리까지 미리 채워 줍니다.

Playground에서는 테이블을 생성할 수는 없지만, 모든 쿼리를 실행할 수 있고 Superset도 사용할 수 있습니다(호스트 이름과 포트 번호를 조정하십시오).
